佳环YT-019-300G臭氧机,水处理专用消毒机
2014-12-02 15:38:30

 佳环YT-019-300G臭氧系统(氧气源分离式)



1、臭氧发生器技术参数及报价(见附表)

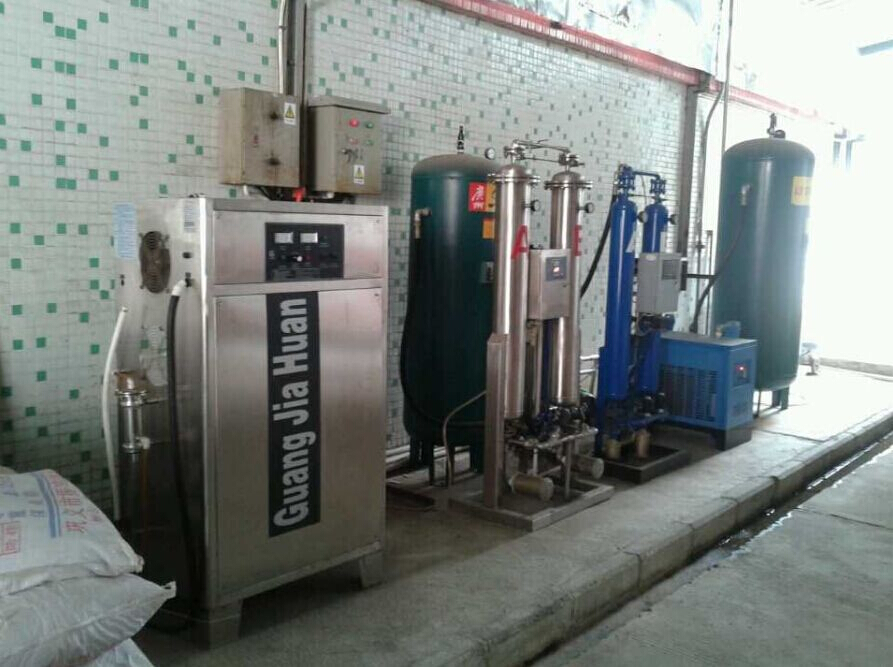

现场图:


2、环境条件及设计条件

2.1 气源条件

臭氧发生器使用氧气源(臭氧发生器自带制氧机,利用环境空气制成氧气供臭氧发生器使用)。

2.2 电源条件

220V  50Hz  整套臭氧系统设备要求负荷3kW

3、臭氧发生器设计、制造和检验标准

3.1 臭氧发生器设计、制造标准

臭氧发生器严格按照以下标准设计制造:

   3.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》;

   3.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》;

 3.2 臭氧发生器检验标准

   3.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》;

4、技术方案

基本设计数据

原料气                             空气(系统自带制氧机)臭氧产量(93%纯臭氧)

臭氧浓度                           85~120mg/L   300g/h

5、系统总体说明

本系统配套产量300g/h的臭氧发生器1台,采用氧气源,外置无油空压机、吸附干燥机、冷干机、精密过滤器、储气罐、制氧机、氧气储气罐等组成。

6、产品特点及性能说明

先进的电晕放电技术

最优化的机械设计

先进的IGBT供电单元

低谐波污染

低能耗

臭氧浓度高、结实耐用

结构紧凑

低维护工作量

自动化界面控制

放电体

 臭氧放电室采用石英管放电体,该放电体臭氧产量大,臭氧浓度高,能最大程度的发挥电源系统和冷却系统的功能,是大产量高浓度臭氧发生器的关键。

7、臭氧系统机组概况、安装条件及注意事项

7.1、室内应有无易燃易爆气体及导电粉尘。禁止安装在氨气易泄露或有发生爆炸危险的危险区域

7.2、室内有220v/50Hz交流电源。部分臭氧设备同时需要用到380V/50Hz交流电源

      7.3、环境温度要求:-10℃-33℃

      7.4、环境适度要求:≦55%

      7.5、放置本机的地面要求平整,注意将设备平稳放在地上或支架上

      7.6、设备安装时保持设备工作环境通风及空气干燥,该空间须安装风扇或空调

附表:臭氧发生器技术参数及报价:

供货范围一览表:

序号

项目名称

型号/规格

数量

备注

1.

300g/h臭氧发生器

YT-300A

1



不锈钢机箱

700*500*1430mm

1


制氧系统

ZL-60L

1


臭氧启动电源

JH-300SB

1

带保护式

臭氧放电室

JH-300OP

1

金属石英管

散热系统

JH-300SR

1


电、气控制系统

JH-500C

1


活塞空气压缩机

11kw

1

外置

吸附干燥机

10p

1

外置

冷冻干燥机

7.5p

1

外置

精密过滤器


2

外置

储气罐

0.3m3

2

外置


制氧机

60L

1

外置


氧气储罐

20*80cm

1

外置

2

维护、操作手册

YT-300A

1


主要技术参数表

产品名称

臭氧发生器

臭氧产量

300g/h

产品型号

YT-300A

臭氧浓度

85~120mg/L

输入电源

AC220V/50Hz

氧气流量

60L/min

输入功率

3KW

冷却方式

水冷却

机箱材料

不锈钢

接口尺寸

RC1/2RC1/4

外形尺寸

700×500×1430mm





售后服务

1.设备质保期

设备保修期为设备出厂之日起一年保修,终身维护;

2.操作、维修人员的培训

免费安排业主方操作、维护人员培训,达到:M3

①操作人员能熟练操作设备;

②维修人员需掌握设备的日常维护和维修工作。

3.用户走访

在保修期内不少于一次;检查设备运行状况,给用户提供合理化建议。

4.故障排除

①接到用户设备出现故障的信息后,当日给用户明确答复;

②接到服务电话后,本市4小时到达现场,省内其他地市48小时到达现场,省外地市在72小时内可到达用户现场,检修设备保证用户正常使用。

5.其他服务

①建立用户电脑档案,有专用软件协助用户进行设备管理;

②定期提醒用户更换易损件,检查设备及注意事项。

6.质量承诺:

①所提供设备满足贵公司使用的要求,在保证设备满足所提供技术文件质量指标的前提下,保证设备的安全性、可靠性、稳定性。

②供方向需方保证:如因设计、制造上的缺陷和材料上的不良而使设备发生故障,供方为需方免费修理并更换新损坏零件,期限为设备出厂之日起一年保      修期内。

③在正常的使用情况下,整机设备使用寿命为10年。

④不受设备改型而影响配件的供应,保质期外终生以最优惠的价格为用户提供该设备的配件。在保修期内发生下列情况之一者,不属于免费维修范围:

A、环境过于潮湿或机器结构内部进水而导致产品损失

B、擅自改动产品结构而导致产品损坏

C、因自然灾害或其它不可抗力而导致产品损坏

D、因操作不当导致机器出故障。
