60G氧气源臭氧机
2015-11-02 17:20:47

广州佳环电器科技有限公司

YT-017-60A氧气源臭氧发生器

一:臭氧发生器的组成

1:产品组成:臭氧发生器单元、220V/50HZ(可根椐当地要求制作)臭氧电源、不锈钢外壳、外置无油空压机、内置冷凝系统、干燥过滤装置、制氧系统,电流表、电压表、臭氧指示灯、电源指示灯、风扇、臭氧浓度调节旋钮。

2:产品特点:智能型钛脱石英管结构臭氧发生器,超长寿命设计、臭氧浓度高,其功率、体积比同类产品都小。

3:冷却方式:风冷+水冷。

4:气源:空气源。



二:臭氧发生器产臭氧基本流程:

    无油空压机(压缩空气)



    冷凝干燥系统(冷却无油空压机提供的空气温度)



    精密过滤器、全自动电磁阀(过滤冷凝系统冷却后的空气中所产生的水珠,然后经过电磁阀排出)



    制氧系统(制造浓度高达93%以上的纯氧气)



臭氧发生器单元(经过高压放电分解氧气形成臭氧)

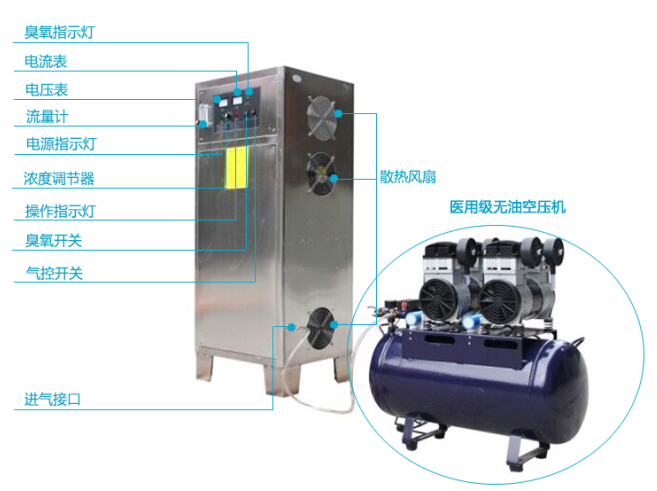

三、近观图:


四、产品功能:

1)过压过流电路保护。

2)气源:氧气源(内制氧系统,自动实现氮氧气分离)。

3)冷却方式:水冷+风冷(加快发生管热量散发)。

4臭氧浓度:60-80mg/L (高浓度臭氧

5)浓度调节器(可调节臭氧浓度)

五、参数资料:

臭氧机参数:

型号

YT-017-60A

工作频率

800-1000Hz

输入电源

220V/50Hz

额定功率

1000W

臭氧产量

60g/h

水冷方式

水冷+风冷



氧气源

设备体积

55*40*133Cm

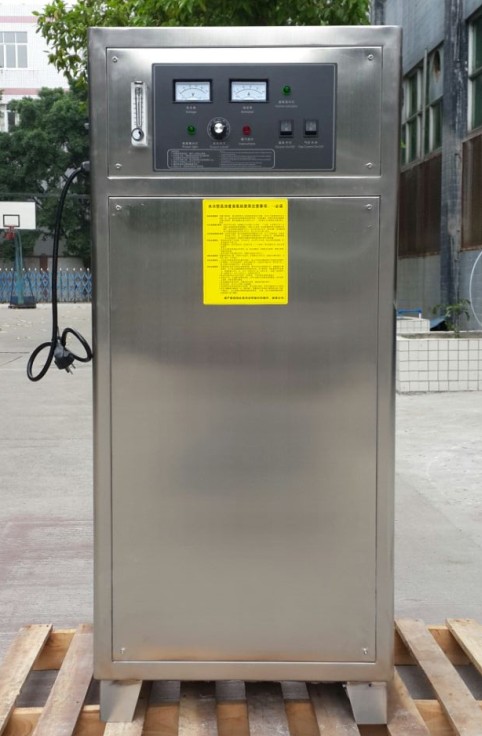

臭氧机正面图片




空压机参数:

型号

1100A

额定功率

1450W

输入电源

220V/50Hz

额定压力

0.8mpa

最大排气量

140L/min

储气罐容积

55L

重量

18kg

设备体积

33*18*30cm

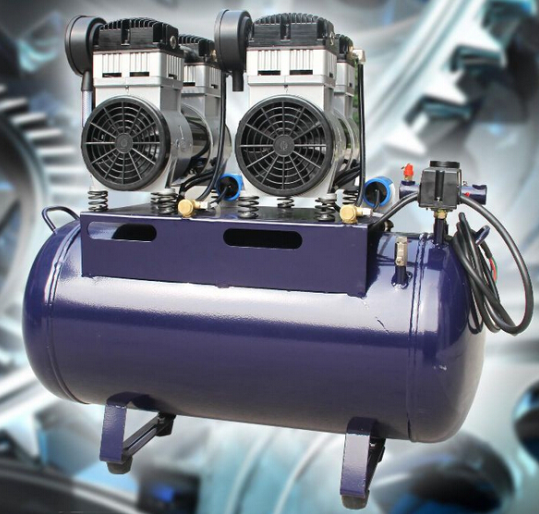

空压机图片:


六、报价:

臭氧机+空压机一套 : 来电详谈



七、配套

设备出厂时,配备5米硅胶管,1个保险丝,合格证,保修卡,使用说明书。





八、售后服务

设备保修壹年(易损件除外)设备如出现故障,购方需要说明设备情况,供方当日回应。



九、使用注意事项:

各种严格无菌消毒空间,如接种室消毒,制药厂车间,食品管道消毒等;

各种水处理中,如纯水消毒,井水消毒,水产养殖育苗,污水降解cod,泳池水消毒,自来水消毒除味等;

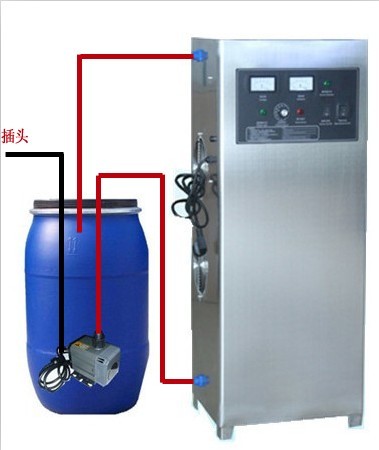

附上冷却水安装图片:


1、环境条件及设计条件

  1.1环境条件

  1.1.1 温度: 年平均气温12.1℃,最低温度>0℃,最高温度38.8℃。

  1.1.2 湿度: 年平均相对湿度61.5%,月平均最高相对湿度85%,月平均最低相对湿度35%。

  1.1.3 大气压: 年平均压力101.59KPa,最高压力104.5KPa,最低压力98.6KPa。

  1.1.4 冷却水: 一般工业自来水。

  1.2设计条件: 臭氧发生器按室内安装要求设计,使用方应确保设备在设计条件范围内运行。

  1.2.1温度: 臭氧发生器设计环境温度范围为0—40℃。

  1.2.2湿度: 臭氧发生器设计相对湿度≦75%

  1.2.3冷却水温度: 臭氧发生器设计冷却水温度<30℃。

  1.2.4大气压: 臭氧发生器按标准大气压设计,即大气压为101.3KPa。

  1.3气源条件: 臭氧发生器为空气源,气源露点要求<-23℃。

  1.4电源条件: 室内有220v/50Hz交流电源,部分臭氧设备同时需要用到380V/50Hz交流电源。





2、臭氧发生器设计、制造和检验标准

2.1 臭氧发生器设计、制造标准

   2.1.1、中华人民共和国城镇建设行业标准CJ/T3028.1-1994《臭氧发生器》;

   2.1.2、国家环境保护总局中国环境保护产品认定技术条件HCRJ058-1999《臭氧发生器》。

 2.2 臭氧发生器检验标准

   2.2.1、中华人民共和国城镇建设行业标准CJ/T3028.2-1994《臭氧发生器臭氧浓度、产量、电耗的测量》。
